Wechsel von Schaltern und Kreuzknüppel

Vorab: Es handelt sich um einen tiefen Eingriff in den Sender, denn der muß ziemlich komplett demontiert werden. Für den ungeübten, aber versierten Modellbauer sollte man für einen Aggregatewechsel von ca. 4 Stunden Zeitaufwand ausgehen.

Die Schalter sind immer zu zweit auf kleinen Platinen verlötet aber es gibt diese Schalter auch einzeln. Die Graupner-Nummern dafür findet man dort auf der Homepage unter Ersatzteile/Zubehör Im Handel bekommt man sie dann für nur ca. 6 € pro Stück.

Hinweis: Bei allen Arbeiten an den Elektronikplatinen, die Leiterbahnen und Kontakte nicht mit bloßen Fingern anfassen !

Hier die Arbeitsschritte und Infos dazu:

Überwurfmuttern am Schaltern abschrauben:

• Das ist nicht erforderlich, wenn die Kreuzknüppel gewechselt werden sollen.
• Das geht im Einzelfall auch ohne Spezialschlüssel.
• Mit geeignetem Gegenstand vorsichtig in Drehrichtung in die Nut drücken, meistens löst sich die Mutter dann und man kann sie anschließend einfach so vom Schalter drehen.

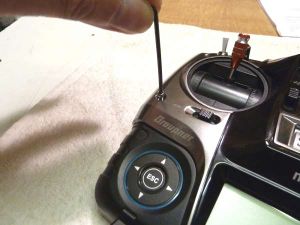

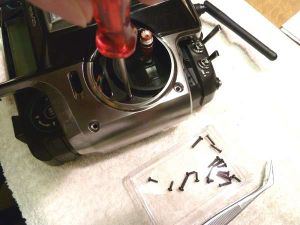

Schrauben am Alurahmen lösen:

• Die sitzen ziemlich fest und sollten schon einmal gelöst werden, bevor man die Rückwand abnimmt.
• Der Alurahmen ist im Inneren des Senders mit weiteren 8 Schrauben befestigt.

Senderrückwand abnehmen:

• Nachdem der Akku und Speicherkarte draußen sind, müssen zum Abnehmen dann auch noch die beiden kleinen Platinen und die seitliche Buchse abgenommen werden.

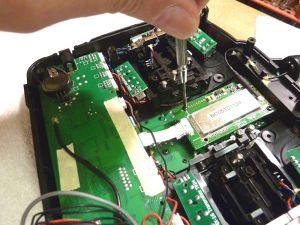

Platinen lösen:

• Es empfiehlt sich, alle Demontageschritte einzeln auf kleine Zettel zu notieren (ggf. mit Skizze bei verschiedenen Schraubenlängen) und die Schrauben mit den Zetteln in kleine Plastikboxen der Reihe nach zu platzieren.
• Es ist auch hilfreich, im Vorab den noch zusammengebauten Sender zu fotografieren.
• Damit alles frei zugänglich wird, müssen die Schrauben an den Platinen gelöst werden, auch die an den Trimmern.
• Tip: Die lange Hauptplatine auf der die Uhrenbatterie bei der MX-20 sitzt ist mit 4 Schrauben befestigt. Eine davon sitzt (bei mir) versteckt unter dem Kreppband.

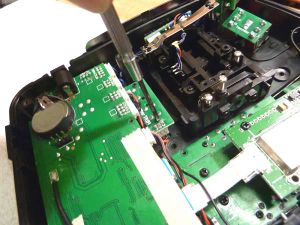

Kreuzknüppelaggregat lösen:

• Vorher muss der komplette Alurahmen entfernt werden. Einige Schrauben sitzen versteckt.
• So z.B. die beiden Schrauben im Bereich der Antenne sowie die beiden Schrauben im unteren Bereich der Displayanzeige
• Die Kreuzknüppel müssen gelöst werden, damit man die Schalterplatinen entnehmen kann.
• Dafür den Alurahmen zur Seite nehmen und dann vorsichtig von oben die Kreuzknüppel-Schrauben lösen.
• Nicht zuviel Druck ausüben, der Kunststoffrahmen darunter ist nicht sehr stabil.
• Die neuen Knüppelaggregate sind komplett verdrahtet. Es fallen also beim Knüppelwechsel keine Lötarbeiten an.
• Beim Lösen der Stecker der Knüppel auf der Hauptplatine beachten: Es sind winzige Sicherungsklipse auf dem Stecker. Diese muss man mit einer kleinen Nadel oder ähnlichem deaktivieren. Sonst bekommt man den Stecker nicht von der Hauptplatine gezogen.
• Beim Wechsel der Kreuzknüppel sehr gefühlvoll die neuen Aggregate einschrauben. Es ist noch kein Gewinde in den neuen Aggregaten vorhanden. Dieses geschieht erst durch die erstmalige Verschraubung.

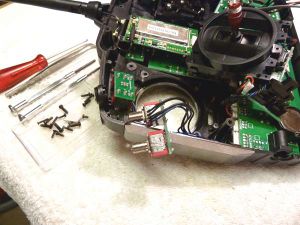

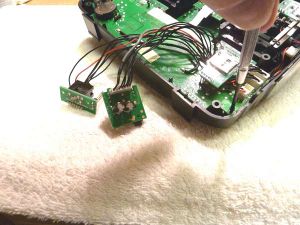

Schalterplatinen entnehmen:

• Die Platinen benötigt man nicht, stattdessen kann man auch zwei Schalter einzeln einsetzen.
• Vor dem Durchtrennen der Kabel diese unbedingt markieren, denn man muss später wissen, welches Kabel zu welchem Schalter gehört.

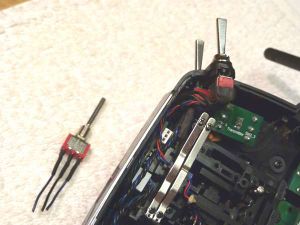

Neue Schalter einbauen:

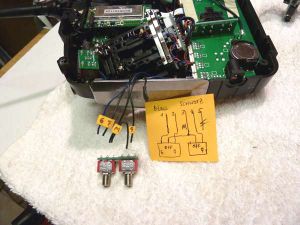

• Die Schalter sind auf den Originalplatinen so angeschlossen, wie es auf kleinen gelben Zettel zu sehen ist.
• An dem neuen Schalter sind die Kabel so zu kürzen, dass sie noch ausreichend lang genug sind.
• Die mittleren Kabel der Schalter (Position ist mit „off“ markiert), sind miteinander zu verbinden.
• Dann die anderen abgetrennten Kabeln anlöten und mit Schrumpfschlauch isolieren.

• Die Kabel danach ordentlich verlegen, ohne das sie an den Kreuzknüppeln scheuern oder deren Bewegungsspielraum behindern !

• Man kann, bei entsprechender Vorsicht, jetzt schon die Funktion/Zuordnung der Schalter überprüfen.

Montage:

• Die Montage erfolgt in umgekehrter Reihenfolge der Demontage.
• Trimmer-Platinen so einsetzen, dass die kleinen Hebel nicht klemmen !
• Beim Aufsetzen der Rückwand keine Kabel einklemmen.
• Nach dem Wechsel eines Knüppelaggeragates die Kreuzknüppel im "Versteckten Modus" neu kalibrieren.
