Modellsuche mit GPS und Android
Durch die nutzbaren umfangreichen Telemetriedaten des HoTT-Systems ergeben sich unter bestimmten Voraussetzungen Möglichkeiten der zielgenauen Modellsuche bei Außenlandungen, Abstürzen etc. außerhalb der Sichtreichweiten oder in unübersichtlichem Gelände.
Da es mehrere Möglichkeiten gibt, mit Vor- und Nachteilen, sind zur Erläuterung Screenshots eingebunden damit es verständlich wird. Weiterhin ist die Methodik vorrangig auf Geräte beschränkt die sehr gut im mobilen Einsatz zu nutzen sind. Auf eine Alternative wird am Ende kurz eingegangen.
Zunächst die Grundvoraussetzung die gegeben sein müssen:
- Android Smartphone oder Tablet mit GPS Funktion
- Google Play Zugriff zur Installation notwendiger Apps
- HoTT fähiges GPS Modul im Modell
- Ein sendender Rückkanal, so lange bis das Modell am Boden ist und seine Lage nicht mehr ändert (wie es dann auch immer aussieht ;-)
Anmerkung: ob der Rückkanal noch sendet wenn das Modell am Boden ist, ist irrelevant!
Kommen wir zu den speziellen Betrachtungen, hier gibt es 2 Möglichkeiten:
1. Möglichkeit
Der Sender hat ein Bluetoothmodul und ist über eine App entweder Graupner HoTT Viewer oder Graupner HoTT Meter Viewer mit dem Smartphone bzw. Tablet verbunden. Anmerkung: Die Firma Graupner bietet zwei verschiedene Apps an, die jedoch im Wesentlichen die gleichen Funktionen haben.
Vorteil hierbei die Apps funktionieren auch ohne das ein Log auf der SD-Karte läuft (sollte man aber nicht unbedingt machen). Nach Ausfall der Stromversorgung bzw. Rückkanal des RX bleiben die Daten innerhalb der App erhalten bis man diese schließt. Bei Verwendung der App Graupner HoTT Viewer ist die Modellsuche nach dem Richtungspfeil möglich. Das ist vor allem für diejenigen interessant die keinen üppigen Datentarif haben bzw. in Gebieten mit schlechtem Breitbandverbindungen. Auf Kartenansicht kann man alternativ trotzdem umschalten. Die App Graupner HoTT Meter Viewer benutzt ausschließlich Karten für die Flugroute auch hier ist eine Internetverbindung notwendig. Zur Not besteht die Möglichkeit von bekannten Gebieten die Karte vorab für die Offline Benutzung in der GoogleMaps App zu speichern.
Kommen wir zu den Bildern. So sehen die jeweiligen Startbildschirme im GPS Mode aus, links das Display vom TX daneben der HoTT Viewer und HoTT Meter Viewer.

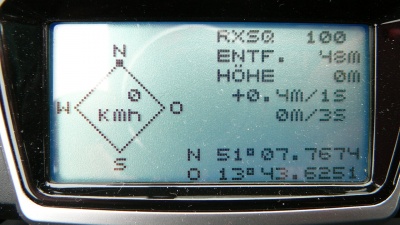

Senderdisplay GPS

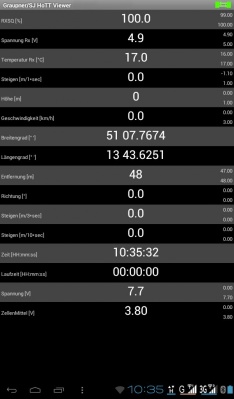

HoTT Viewer App

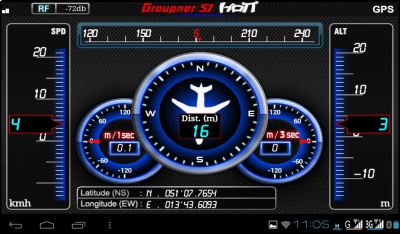

HoTT Meter Viewer App
Nehmen wir an das Modell ist nicht mehr zu sehen, der Rückkanal ist ausgefallen im Display des Senders erscheint diese Meldung. *Anmerkung siehe unten

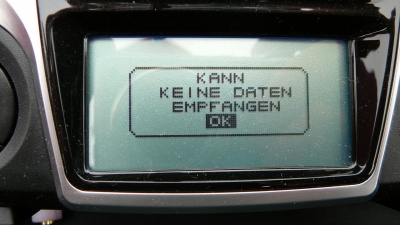

Senderdisplay Rückkanalausfall
Zum einen hat man jetzt wie in den oberen Screenshots zu sehen die genauen Positionsdaten oder man schaltet Modellsuche oder Karte ein. Beachten! Wenn man auf Modellsuche wechselt wird die Flugroute in der App nicht mehr angezeigt, nur noch die Position. Im rechten Bild ist am roten Symbol oben rechts zu erkennen das keine aktive BT Verbindung zum Sender mehr besteht, die Position wird trotzdem angezeigt. Alle drei Bilder aus der HoTT Viewer App.

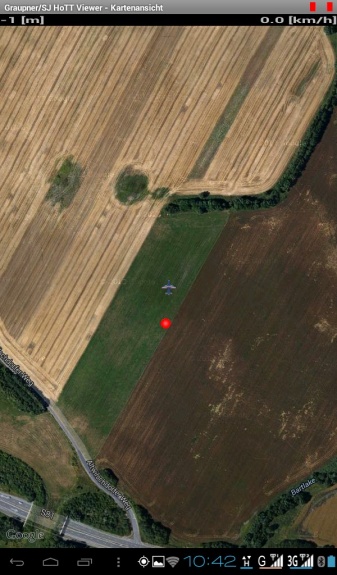

HoTT Viewer Flugroute

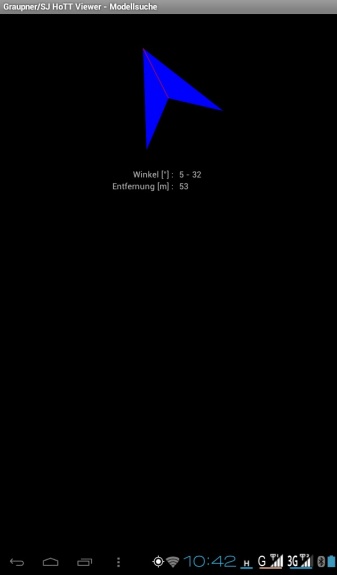

HoTT Viewer Modellsuche

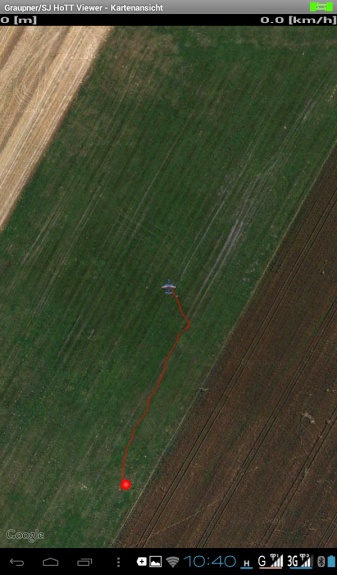

HoTT Viewer Position
In der HoTT Meter Viewer App hat man nur die Karte.

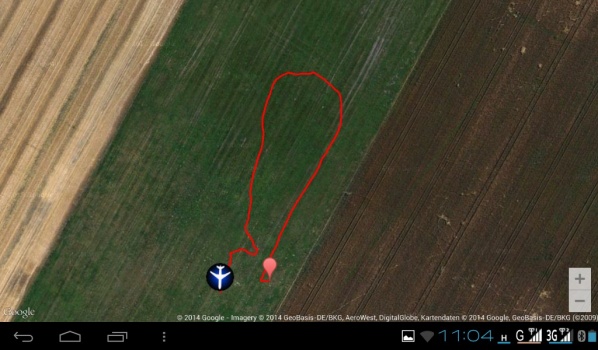

HoTT Meter Viewer Flugroute
In den Kartenansichten ist es jeweils möglich über die Standortanzeige des Androidgerätes die Navigation zum Lageort des Modell vorzunehmen.
2. Möglichkeit
Der Sender hat kein Bluetoothmodul, man hat ein Smartphone/Tablet das USB-Host fähig ist und ein OTG-Kabel mit Kartenleser oder einen externen Kartenleser mit drahtloser Übertragung bzw. kann den internen Micro SD-Kartenschacht des Androidgerätes nutzen wenn vorhanden.
Vorteil hierbei kein aktives Bluetooth beim Fliegen notwendig und somit entfällt auch der Mehrpreis für das Bluetoothmodul im Sender. Allerdings ist eine Vollständige Logaufzeichnung auf SD-Karte erforderlich => Stichwort Flugzeituhr gestartet. Wenn man das Modell suchen muss wird die SD-Karte mit dem Smartphone ausgelesen und mit der DataExplorer App kann man sich den entsprechenden Log bzw. die Flugroute anzeigen und eine Navigation zum Endpunkt erstellen.
In der DataExplorer App sieht das so aus, grüner Marker Startpunkt, roter Marker da sollte der Flieger liegen und der blaue Pfeil ist die Richtung in der sich das Androidgerät bewegt also der eigene Standpunkt.

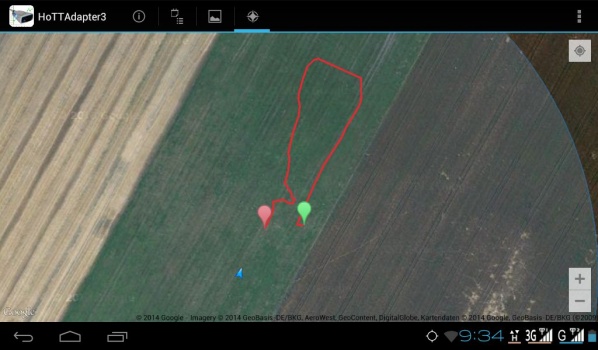

DataExplorer Flugroute und Position
Zu dieser Variante der Hinweis auf eine nicht so mobile Lösung für den Fall das man kein Androidgerät hat. Das auslesen der SD-Karte kann auch per Notebook oder PC mit dem DataExplorer vorgenommen werden. Die letzte Position kann angezeigt und zur Suche in ein Navigationsgerät (für Auto oder Fußgänger) eingegeben werden. Eine Navigation zur letzten Position ist jetzt ebenfalls möglich.
Der Artikel hat hiermit einen Einblick gegeben welche Möglichkeiten bestehen und wie diese anzuwenden sind. Die Möglichkeit 1 und 2 können selbstverständlich auch zusammen genutzt werden. Bleibt zu hoffen, dass man das möglichst selten anwenden muss.
Noch ein Hinweis zu den verwendeten Apps. Die Screenshots sind Stand Anfang/Mitte 2014, spätere Abweichungen im Aussehen sind möglich auch wenn sich am prinzipiellen Vorgehen nichts ändert.
Aufgenommen wurden die Daten zur Demonstration mit dem hier, deshalb die kurze "Flugroute" ;-)

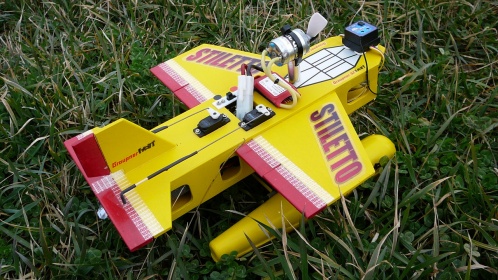

Testdummy STILETTO
*Anmerkung:
Update Q1/2015
Mittlerweile ist es Möglich am Sender bei abgebrochener Telemetrieverbindung durch drücken der "SET" -Taste und Auswahl des GPS Moduls mittels der Hoch- und Runter Tasten die letzten empfangenen Koordinaten direkt abzurufen solange der Sender nicht ausgeschaltet wurde. Damit ist jetzt nur ein Gerät zur Suche nach Geokoordinaten erforderlich.
Bildquelle Kartendaten: www.google.com/maps/
