Anleitung zum Einbau eines internen Lautsprechers in eine MX-12, MX-16 oder MX-20

Aus GH-Lounge

Achtung:

Wenn du diese Seite bearbeitest, bist du damit einverstanden, deinen Beitrag mit uneingeschränktem Nutzungsrecht (Public Domain) vergleichbar der Gemeinfreiheit zur Verfügung zu stellen. Wenn du das nicht möchtest oder wenn eine Textergänzung aus lizenzrechtlichen Gründen nicht möglich ist, dann verzichte an dieser Stelle bitte auf eine Bearbeitung.

Anleitung zum Einbau eines internen Lautsprechers in eine MX-12, MX-16 oder MX-20


Die folgende Anleitung stammt nicht vom Hersteller. Der Nachbau geschieht ausschließlich auf eigene Gefahr und unter Umständen Garantieverlust!

Vorbereitungen

Werkzeug

  • Kreuzschlitzschraubendreher
  • Lötkolben
  • Heißklebepistole
  • Spitzzange
  • Pinzette

Bauteile

  • Verstärker-Modul mit PAM8403-IC
  • Lautsprecher max. Ø24mm, Höhe max. 6mm, Impedanz 4-8 Ohm
  • Schaltlitze, 0,14mm²
  • Schrumpfschlauch, Durchmesser passend zum Verstärker-Modul (optional)

Ausführung

In der Anleitung des Herstellers ist auf Seite 19 beschrieben, wie das Gehäuse zu öffen ist.

Vorbereitung Verstärker-Modul

Um jedoch möglichst wenig bei geöffneter Fernsteuerung gelötet werden muss, empfiehlt es sich, die ersten Leitungen am Verstärker-Modul gleich zu Beginn anzulöten. Das sind 2x ca. 80mm für die Stromversorgung (meist mit + und - beschriftet) und 2x ca. 100mm für die Signalleitung. Um Verwechslungen zu Vermeidung empfiehlt es sich, zwei Farben für die Leitungen zu verwenden. Achtung: da viele der Verstärker-Modul 2-Kanal-System sind, wir in unserem Fall aber nur einen Kanal benutzen, gilt es jetzt festzulegen, welcher das sein soll. Es ist nicht von Bedeutung welcher es ist, aber es muss genau einer sein. (Beispiel: Eingangssignal am linken Kanal erfordert auch den späteren Anschluss des Lautsprechers am Ausgang für den linken Kanal)

Vorbereitung Lautsprecher

Am Lautsprecher werden jetzt die 2x ca. 400mm langen Leitungen angelötet.

Ausbau HF-Modul-Platine

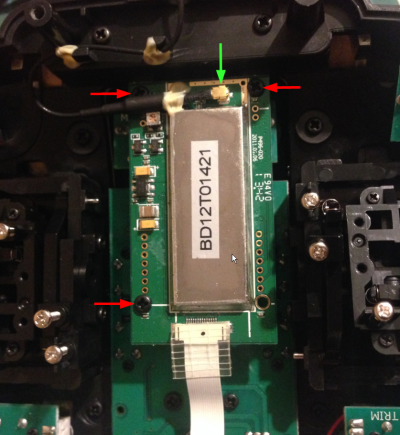

Zum Ausbau der Platine, auf der das HF-Modul sitzt, ist der erste Schritt optional, aber vereinfacht die weitere Arbeit: zunächst den HF-Stecker (grüner Pfeil) mit einer Pinzette senkrecht abziehen und das Kabel von der Verklebung lösen. Dann die drei Schrauben lösen und die Platine kann nach unten geklappt werden.

HF-Modul-Platine lösen.png


Ausbau Hauptschalter-Platine

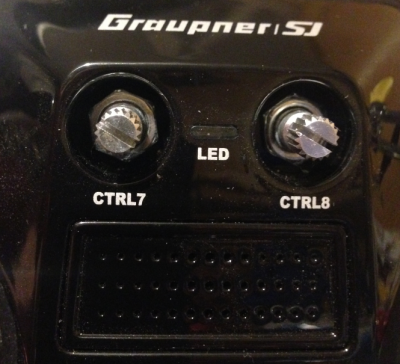

Zur Demontage der Platine mit dem Hauptschalter sind mehrere Schritte notwendig. Zuerst wird die Platine an der Oberseite mit der Aufschrift "MX-16 Transmitter CONTROL 7_8" gelöst. Hierzu werden auf der Vorderseite die beiden Kappen abgezogen. Jetzt können die Haltemuttern gelöst werden. Achtung: hierbei die Oberfläche nicht beschädigen.

Platine mit Potentiometer ausbauen.png

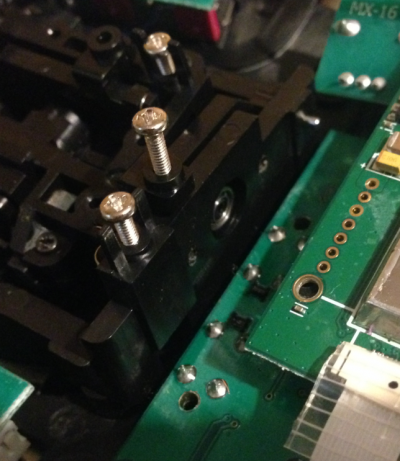

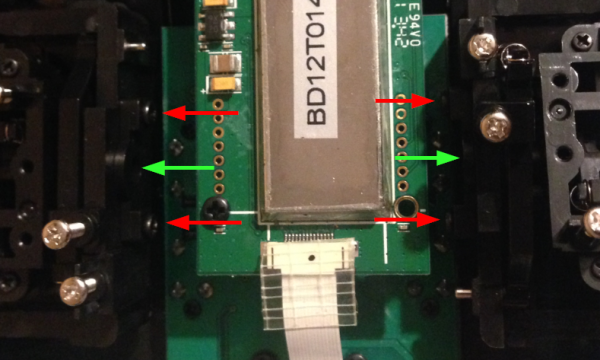

Durch das lösen von je 2 Schrauben (roter Pfeil) werden als nächstes die inneren Achslager der horizontalen Achsen der Kreuzknüppel ausgebaut. Nach dem Lösen kann der Kunststoffhalter nach innen abgezogen werden. Das Kugellager verbleibt an der Achse.

Ausbau des Achslagers.png

Achslager demontiert.png

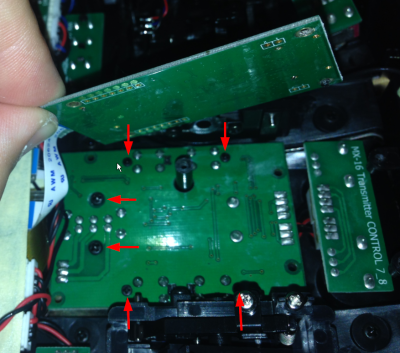

Nun können die beiden größeren und 4 kleineren Schrauben geöffnet und die Platine ebenfalls nach unten weggeklappt werden.

Hauptschalter-Platine lösen.png

Befestigung des Lautsprechers

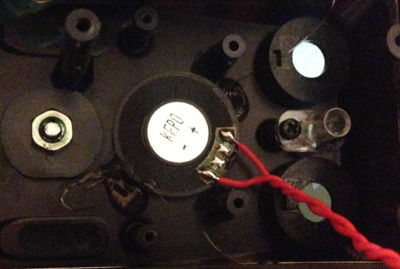

Der Lautsprecher wird auf die Bohrungen platziert und mit 2-3 Punkten Heißkleber befestigt. Die Kabel führen dabei nach oben.

Befestigung des Lautsprechers.png

Leitungsführung

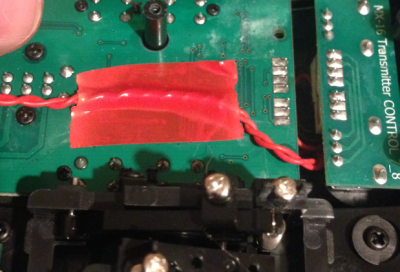

Nach dem Wiedereinbau der Hauptschalter-Platine und der Platine mit den Potentiometer (vor dem Aufstecken der Poti-Kappen das Poti entgegen dem Uhrzeigersinn bis Anschlag drehen und dann die Kappe mit der Markierung auf ca. 7 Uhr aufstecken) wird das Kabel des Lautsprechers auf der Hauptschalter-Platine mit 1-2 Punkten Heißkleber oder Klebeband scheuerfrei fixiert.


Nun wird auch die HF-Modul-Platine wieder montiert und angesteckt. Zusätzlich das Kabel des HF-Steckers auf der Platine mit einem Heißkleber-Punkt sichern

Anschluss Verstärker-Modul an Stromversorgung

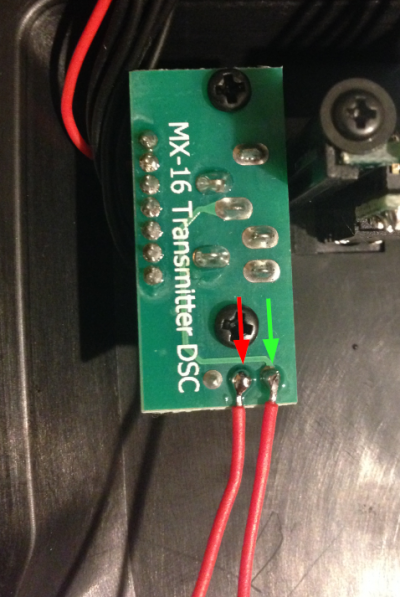

Zur Versorgung des Verstärker-Moduls mit +5V wird dessen Plus-Pol auf den im Bild rot markierte Pin angelötet, der Minus-Pol auf den grün markierten Pin.

Anschluss an Stromversorgung.png

Anschluss Verstärker-Modul an Signalquelle

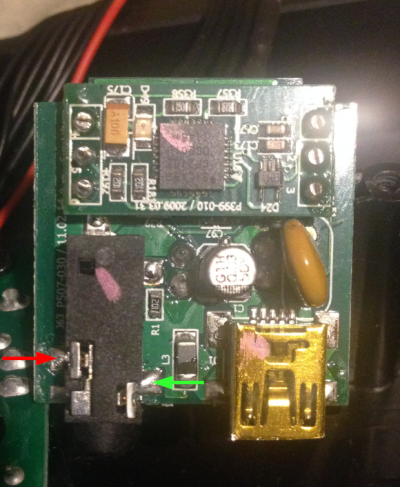

Um die Anschlussleitungen zur Signalquelle an das Verstärkermodul anzuschließen, muss zuerst die Platine aus dem Deckel der Fernsteuerung genommen werden. Sie ist in zwei Führungsschienen schoben, welche mit je einer Schraube verschlossen ist. Die Signalleitung des gewählten Audiokanals wird an den Pin mit der im Bild roten Markierung gelötet, die Masseleitung an den grün markieren Anschluss.

Anschluss an Signalquelle.png

Speziell bei dem linken Anschluss (roter Pfeil) ist darauf zu achten, dass die Platine im Anschluss wieder in die Führungsschiene geschoben werden muss. Wird die Lötstelle zu breit, ist die u.U. nicht mehr möglich.

Anschluss Verstärker-Modul an Lautsprecher

Jetzt können die Leitungen vom Lautsprecher auf das nötige Maß gekürzt und am richtigen Kanal angelötet werden. (am obigen Beispiel wäre das der linke Kanal) Falls später ein Einschrumpfen des Verstärker-Moduls mit Schrumpfschlauch gewünscht ist, nicht vergessen, diesen vor diesem Arbeitsschritt aufzuschieben.

(optional) Einschrumpfen des Verstärker-Moduls

Wenn gewünscht, jetzt den Schrumpfschlauch schrumpfen.

Befestigung des Verstärker-Moduls

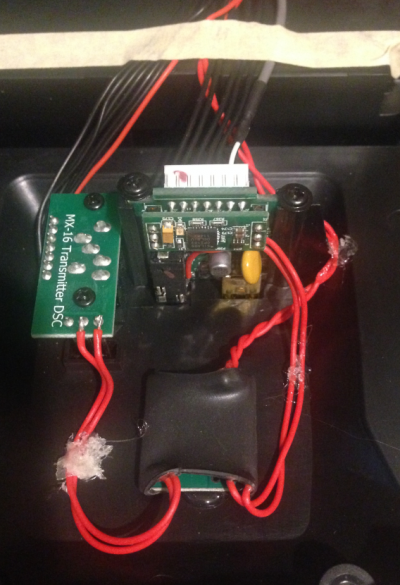

Das Modul und seine Leitungen werden wieder scheuerfrei mit Heißkleber an der Rückwand des Gehäuses befestigt.

Befestigung Verstärker-Modul.png

Inbetriebnahme und Einstellungen

Eine besondere Konfiguration ist nicht notwendig; die Anlage funktioniert bereits. Wenn trotzdem nichts zu hören ist, sind folgende Einstellungen zu prüfen:
- unter "Allgemeine Einstellungen"->"Sprachlautstärke" auf den Wert 3
- unter "Telemetrie"->"Auswahl Ansagen"->"nächste Ansage" eine Schalter zuweisen und diesen schließen

Nachtrag: Falsche Ansagen beim Vario vermeiden!

Um falsche Ansagen beim Betrieb eines Varios zu vermeiden, muss der Klinkenstecker des Kopfhöreranschlusses geschaltet werden.
Dazu ist entweder eine Kunststoffschraube M3 oder ein Blindstecker o. Ä. in die Kophörerbuchse einzustecken.
Die Anlage "weiß" sonst nicht, dass ein anderes Ausgabemodul eingebaut wurde.
Dadurch kommt es bei Betrieb des Varios zu unsinnigen Ansagen aus dem Lautsprecher.
