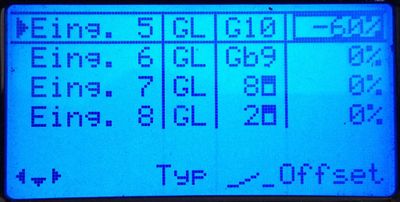

Im Gebermenue einen Dreistufenschalter auf einen Kanal zuweisen. Offset auf -60% stellen.
Bild 1

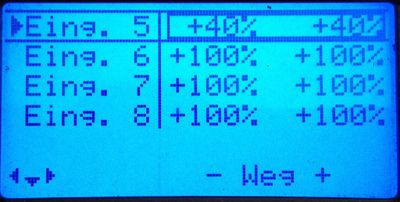

Den Schalter in Mittelstellung bringen und den Geberweg symmetrisch auf 40% einstellen.
Bild 2
Wenn man jetzt im Servomenue schaut, sollte der Kanal -100 , -60 , -20 ergeben, wenn man schaltet.

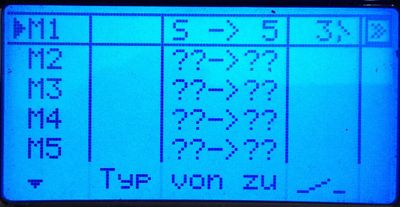

Jetzt einen freien Mischer definieren als "S"-> Kanal.
Bild 3

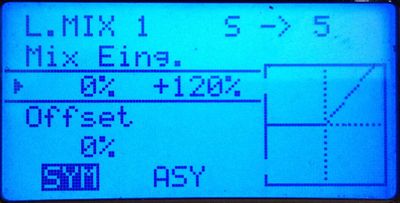

Den Mischer auf asymmetrisch stellen und das rechte Ende auf 120 stellen. Das linke Ende bleibt auf 0.
Bild 4

Downlaod MDL-File: Modell Datei
